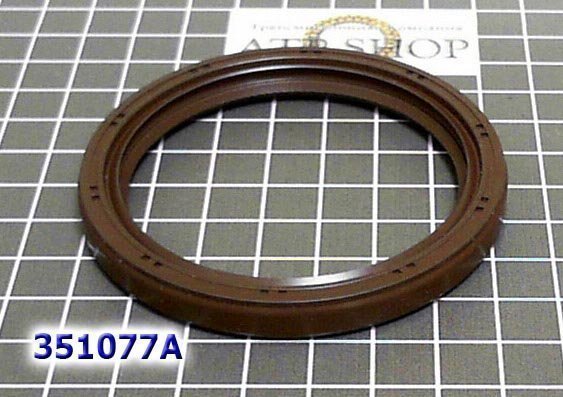

Сальник полуоси правый AW55-50 / 51SN, на автомобиль Volvo полный привод AWD, (75х60х9) (входит в состав ремкомплекта ...002) Оригинал (OEM) 351077A-E...
351077A-EM
Сальник полуоси правый AW55-50 / 51SN, на автомобиль Volvo полный привод AWD, (75х60х9) (входит в состав ремкомплекта ...002)
- Вес
- 0.03 кг
Взаимозаменяемые номера нажмите, чтобы скопировать
Подходит к АКПП
Производитель АКПП: Aisin Warner, GM
950 ₽
последняя цена
Нет в наличии
Наличие и сроки
Детали сейчас нет на складе. Оставьте запрос — ответим, когда она будет и по какой цене.
Работаем по будням с 9:00 до 18:00, в пятницу до 17:00.
Оплата
- Картой любого банка РФ и картой «Мир»
- По QR-коду через СБП
- Переводом на счёт — для организаций, со счётом и закрывающими
Доставка
Отправляем транспортными компаниями:
- Деловые линии
- Байкал — Сервис
- ПЭК
- Энергия
- Аир Транс Экспресс
- Мейджор Экспресс
- ЕМС Почта России
- СДЭК
- КИТ (Кашалот)
- BOXBERRY, служба доставки
Стоимость считается при оформлении — условия и сроки.
Детали 351077A-EM сейчас нет в продаже. Оставьте запрос — ответим, когда она будет и по какой цене.
Чем заменить эту деталь
Подходят вместо 351077A-EM — тот же узел и назначение.
![Сальник полуоси правый [75х60х9] AW55-50 / 51SN, на автомобиль Volvo п 351077A (METAL CLAD SEALS)](https://img.atpshop.ru/r/213x-/product/metal-clad-seals/351077a.jpeg)
Об АКПП AW55-50SN \51, RE5F22A
5-ступенчатая АКПП AW55-50SN была сконструирована инженерами Айсин в конце прошлого века как эксклюзивная 5-ти ступенчатая акпп для нетойотовских передне-приводных автомашин с двигателем от 2 до 3-х литров.
Обкатку этой уникальной трансмиссии с 2000 года проводили на генеральном заказчике айсиновских автоматов - Вольво. Ее сразу стали устанавливать на C70, обе 40-е, 70-е и S60 и S80. Также часто этот автомат можно встретить на Опель Антара, полный список - здесь.
Как обычно первые два года выявили несколько "детских болезней" гидроблоков связанных с новыми режимами работы (ниже). И после доработки гидроблока и настроек компьютера (железо, как всегда у японцев, было сразу спроектировано на "отлично") этот автомат как AF23 и AF33 стали устанавливать на ДжиЭмовскую группу автопроизводителей: Дэу-Шевроле (Каптива, Эпика, Лакетти...), Сааб, Опель и американские Сатурны и Судзуки. Встречается она и на российских Кадиллаках BLS c 2-х литровым двигателем.
Даже иногда можно встретить такую экзотику как Фиат, Ниссан Максима (США) и Lancia с этим автоматом. Ставили AW55-50 с 2002 года и на Renault Espace, Vel Satis, Laguna и совсем редко на Avantime со всем рядом двигателей от 2-х до 3.5л.
Часть конструктивных решений взято от удачного предшественника - 4-х ступенчатой AW50-40. Коробка получилась настолько удачной, что даже конкуренты - Ниссан и Дженерал Моторс закупали AW55 для своих популярных машин, выпустив одновременно свои RE5R05A (JR507E) (Ниссан-Джатко) и 5L40E / 5L50E (GM - Европа).
| В AW55-50SN было применено множество новых технологий, позволяющих улучшить динамические характеристики, комфорт и экологию автомобиля. Судьба акпп была передана в руки молодым "компьютерным гениям" автопроизводителей, типа тех, что программируют автопилоты самолетов. Айсин обычно отвечает за конструктивную часть коробки. Характеристики гидроблока и управляющих электрорегуляторов-соленоидов заказывают автопроизводители, которые настраивают эту связку автомат-мотор. И поэтому гидроблоки работают на всех машинах по-разному, но используя те новшества, которые заложили в нее инженеры Айсин. Новшество - использование линейных соленоидов (SL* - Solenoid Linear -) для мягкого "параллельного" переключения передач. Именно этот соленоид делает переключение незаметным и практически без потери потока мощности. Но за счет того, что опять те же фрикционы проскальзывая, разгоняют (или притормаживают) валы. Другое новшество - "режим проскальзывания" блокировки ГДТ заставил применить новые графитовые материалы для фрикционов. Блокировка ГДТ стала включаться линейным соленоидом SLU уже начиная со второй скорости (при педали "в пол") , не дожидаясь привычного разгона с помощью турбинных колес. Что привело к неожиданно быстрому износу фрикционной накладки гидротрансформатора и как следствие - к засорению масла и выходу из строя "мозгов" АКПП - гидроблока. Этот более стойкий к истиранию и хорошо "прилипающий" материал фрикциона, попав пылью в масло, стал выгрызать и забивать каменным нагаром все тонкие места гидроблока и соленоидов. Как холестерин из свиной колбаски забивает сосуды мозга "инсультников". Процессы "ишемической болезни акпп-шных мозгов" подробнее описаны здесь. В 2003 была разработана модификация AW55-51SN с усовершенствованным гидроблоком для полноприводных авто, которую стали использовать для Вольво (S40-S70) и даже редких Инфинити I35 с 3.5 литровым двигателем. AW55-50SN, разработанная для автомобилей Ниссан известна как RE5F22A. По деталям она родственна трансмиссии Jatco AW235. По классификации GM (Сааб, Опель) AW55 называется AF33 или AF33-5. |
Замена масла
Уровень масла проверяется с помощью щупа на заведенной машине при рабочей температуре (св. +80º) и положении селектора в положении "Р". Щупом же проверяют и качество масла. Заменяется путем вытеснения с промывкой. К уровню масла достаточно неприхотлива, но тонко настроенный гидроблок не терпит длительной работы в грязном и тем более, горелом масле. Фильтр ATF грубой очистки с металлической сеткой при смене масла не меняется. Замена масла рекомендована через 50 ткм, а проверять на качество и количество - каждый приход машины в сервис.
Фильтры к этим автоматам имеют несколько модификаций:
Ребро было введено самими автопроизводителями Сааб и Ниссан для улучшения охлаждения и очистки масла. Фильтр меняется только при капремонте коробки, поэтому вариант фильтра (с ребром или без ребра) не удается определить «теоретически» по ВИН-коду, а только после разборки коробки. Существуют различные мнения мастеров по взаимозаменяемости фильтров, от осторожного (Лучше ставить такой же фильтр, как стоял раньше), до уверенных: "Я ставлю фильтр без ребра на все Вольво и ни разу не было проблем". Поэтому выбор фильтра остается на ответственности мастера. И если при этом установить дополнительный внешний фильтр, то вопрос с очисткой масла закрывается полностью. В 2005-м году для поддонов Шевроле Captiva выпустили новую модификацию фильтра без ребра -№ 351010С. С тех пор автопроизводители сами варьируют дизайн этих фильтров и определить тип фильтра по ВИН-коду стало невозможным. Фильтр AW55-50 без ребра у некоторых автопроизводителей может иметь фильтровальную мембрану из фетра. |
Железо AW55-50 рассчитано на крутящий момент до 330Нм.
Детали для переборки и капремонта
Для плановой переборки этих автоматов обычно заказывают Ремкомплект прокладок и сальников (351002) комплект фрикционов (351003), фильтр (351010), тормозную ленту (351022) и втулку насоса (351034). Вскрытие или инструментальная диагностика может потребовать к замене остальные втулки, некоторые соленоиды, изношенные детали железа, подробнее — см. ниже. Полный ремкомплект расходников — Мастеркит 351007.
Подобрать ремкомплекты - нажми клавишу слева.
Ремонт гидротрансформатора (351001) после пробегов за 200 ткм - регламентная процедура.
Ремкомплекты прокладок и сальников (ОверолКит) - №351002 выпускают множество производителей. Эта акпп не чувствительна к разнице в качестве Оверолкита и поэтому чаще всего (в половине случаев) выбирают комплекты АТОК. В остальной половине случаев рынок делят поровну оверолы Пресижн и Транстек.
Замену фрикционов обычно проводят полными комплектами - 351003 Пакеты сцеплений и тормозов спроектированы довольно сбалансированно и вырабатываются примерно в одно время. Владельцы чаще заказывают оригинальные фрикционы от Дайнекс.
Полным комплектом фрикционы заказывают и тогда, когда горелым маслом пропитаны накладки остальных (несгоревших) фрикционов. Если натерлись стальные диски, то заказывают сразу Мастеркит — 351007.
В заказ на переборку всегда входит фильтр очистки масла (351010).
Также часто для сгоревших пакетов в заказ включают и комплект стальных дисков (351004), тормозную ленту, втулку насоса (или весь комплект втулок — ниже) и кроме фильтра грубой очистки (351010) еще и магистральный фильтр тонкой очистки (100019).
Типичные проблемные места AW55-50SN:
Автопроизводители, выпуская на дороги машины с AW55-50, поначалу не смогли следовать концепции "foolproof design".
Это - решение скорее не Айсин, а тех шведских или немецких программистов, которые настраивают ЭБУ под требовательного водителя, чтобы быстрее разгонять автомобиль и экономить при этом топливо, блокируя сцепление бублика как можно раньше, не дожидаясь выравнивания скоростей соединяемых валов. Это дало возможность быстро разгоняться, но приводило и к особенно быстрому износу гидротрансформатора и загрязнению масла.
А также из-за новых требований рынка: с одной стороны - увеличение экологии и рабочей температуры двигателя (а следовательно и температуры масла акпп), а с другой стороны — увеличение экономичности и КПД гидротрансформатора за счет разгона машины с помощью "проскальзывания муфты". Это все сделало быстро загрязняющееся масло непривычно агрессивным для гидроблока и соленоидов.
Владелец AW55-50 мог делать с ней все что хочет: и беречь, и "убивать". Мог ездить как ездят шведские и немецкие бюргеры - терпеливо, дисциплинированно и долгие годы. Или мог - как ездят пилоты Формулы - в перерывах между капремонтами. Полная демократия.
Все перечисленные "слабые звенья" активно проявлялись в первые годы выпуска этой AW55-50. После нескольких лет отладки программ и "ограничения свобод" эта АКПП наконец стала легко проходить 150 -200 ткм без капремонта почти на всех авто. При нехитрых условиях правильной эксплуатации.
На каких авто устанавливалось это семейство АКПП:
| Авто | Модель | Год выпуска | Страна сборки | Двигатель | Модель | |
| CADILLAC | BLS | 06-09 | RUS SWE | 5 SP FWD | L4 2.0L | AW55-50SN |
| SAAB | 9'3 | 03-11 | AUT SWE | 5 SP F/AWD | L4 1.8L 2.0L V6 2.8L | AW55-50SN |
| SAAB | 9'5 | 01-09 | SWE | 5 SP F/AWD | L4 1.9L 2.0L 2.2L 2.3L | AW55-50SN |
| VOLVO | C30/C30 R | 06-09 | BEL | 5 SP FWD | L5 2.4L 2.5L | AW55-51SN |
| VOLVO | C70 | 00-05 | SWE | 5 SP F/AWD | L5 2.3L 2.4L | AW55-50SN |
| VOLVO | C70 | 05-09 | SWE | 5 SP FWD | L5 2.4L 2.5L | AW55-51SN |
| VOLVO | S/V40 | 00-11 | MYS NLD THA BEL CHN | 5 SP F/AWD | L4 1.8L 1.9L 2.4L 2.5L | AW55-50SN |
| VOLVO | S40 | 03-11 | BEL | 5 SP FWD | L5 2.4L 2.5L | AW55-51SN |
| VOLVO | S60 | 00-11 | BEL MYS | 5 SP F/AWD | L4 2.0L L5 2.0L 2.4L 2.5L | AW55-50SN |
| VOLVO | S60 | 03-09 | BEL | 5 SP FWD | L5 2.5L | AW55-51SN |
| VOLVO | S/V70 | 00-07 | BEL MYS SWE THA | 5 SP F/AWD | L5 2.0L 2.3L 2.4L 2.5L | AW55-50SN |
| VOLVO | S80 | 00-11 | MYS SWE THA | 5 SP F/AWD | L5 2.0L 2.4L 2.5L | AW55-50SN |
| VOLVO | V50 | 05-11 | BEL | 5 SP FWD | L4 1.8L 2.4L 2.5L | AW55-51SN |
| VOLVO | V50 | 05-11 | MYS | 5 SP FWD | L5 2.4L | AW55-50SN |
| VOLVO | XC90 | 02-10 | MYS SWE THA | 5 SP F/AWD | L5 2.4L 2.5L | AW55-50SN |
| VOLVO | CROSS COUNTRY | 02 | 5 SP AWD | L5 2.4L | AW55-50SN | |
| ALFA ROMEO | 166 | 03-07 | ITA | 5 SP F/AWD | L5 2.4L | AW55-50SN |
| DAEWOO/ CHEVROLET | CAPTIVA | 06-11 | PRK RUS THA UKR VNM | 5 SP F/AWD | L4 2.L 2.4L V6 3.2L | AW55-50SN |
| DAEWOO/ CHEVROLET | EPICA | 07-08 | KAZ | 5 SP FWD | V6 2.5L | AW55-50SN |
| DAEWOO/ CHEVROLET | LACETTI | 07-09 | PRK | 5 SP FWD | L4 2.0L | AW55-50SN |
| DAEWOO/ CHEVROLET | TOSCA | 06-08 | PRK | 5 SP FWD | L4 1.8L 2.0L V6 2.0L 2.5L | AW55-50SN |
| DAEWOO/ CHEVROLET | WINSTORM | 06-09 | PRK | 5 SP FWD | L4 2.0L 2.4L V6 3.2L | AW55-50SN |
| FIAT | CROMA | 05-08 | ITA | 5 SP FWD | L4 2.2L | AW55-50SN |
| FIAT | STILO | 04-07 | ITA | 5 SP FWD | L4 1.9L | AW55-50SN |
| LANCIA | THSIS | 02-07 | ITA | 5 SP FWD | L5 2.4L V6 3.0L 3.2L | AW55-50SN |
| FORD | KUGA | 09-10 | DEU | 5 SP F/AWD | L5 2.5L | 55-51SN |
| MG | 7 | 07-11 | CHN | 5 SP FWD | L4 1.8L V6 2.5L | 55-51SN |
| RENAULT | AVANTIME | 01-03 | FRA | 5 SP F/AWD | L4 2.0L V6 2.9L | 55-50SN |
| RENAULT | ESPACE | 02-11 | FRA | 5 SP F/AWD | L4 2.0L 2.2L V6 3.0L 3.5L | 55-50SN |
| RENAULT | LAGUNA | 00-07 | FRA | 5 SP F/AWD | L4 2.0L 2.2L V6 2.9L | 55-50SN |
| RENAULT | VEL SATIS | 01-09 | FRA | 5 SP F/AWD | L4 2.0L 2.2L V6 3.0L 3.5L | 55-50SN |
| ROEWE | 550 | 08-10 | CHN | 5 SP FWD | L4 1.8L | 55-51SN |
| ROEWE | 750 | 07-11 | CHN | 5 SP FWD | L4 1.8L 2.0L 2.4L V6 2.5L | 55-51SN |
| SAMSUNG | SM7 | 07-10 | PRK | 5 SP FWD | V6 2.3L 3.5L | 55-51SN |
На каких авто устанавливалось это семейство АКПП как AF33:
Актуальную цену и наличие - можно узнать, нажав номер детали.
| Полное наименование | Код (нажми узнать цену и наличие) |
| Дефектовка и ремонт гидротрансформатора АКПП AW55-50SN/AW55-51SN/(AF23/AF33/RE5F22A (перед отправкой обязательно слить масло и закрыть кляпом горлышко) | 351001 |
| Комплект Прокладок и Сальников без поршней, AW55-50SN/51SN/(AF23/AF33/RE5F22A) 2000-up (Ремкомплект\ Оверол кит\ Overhaul Kit) | 351002 |
| Комплект Фрикционных Дисков, AW55-50SN/AW55-51SN универсальный модуль 1999-2010 | 351003B |
| Комплект Стальных дисков, AW55-50SN/ AW55-51SN/ AF23/ AF33/ RE5F22A 1999-Up | 351004 |
| Мастеркит AW55-50SN/51SN/(AF23/AF33/RE5F22A) 2000-up (Комплект прокладок и сальников, всех фрикционов и сталей) Master Kit, состоит из 351002-AT + 351003B-LN + 351004 | 351007 |
| Фильтр масляный без ребра, Filter Oil AW55-50SN/51SN(AF23-5/AF33) Volvo/SAAB/Nissan 1999-up | 351010A |
| Фильтр масляный без ребра, Filter Oil AW55-50SN/51SN Chevrolet/Pontiac/Daewoo 2005-Up | 351010C |
| Фильтр масляный с ребром, Filter Oil AW55-50SN/51SN(AF33-5) Renault/Opel Vectra/Saab/Saturn/Volvo/GM 1999-up | 351010 |
| Лента тормозная, 3rd Gear Band, шириной 52,4 мм, под диаметр барабана 128,8мм, AW55-50SN/(AF23/AF33/RE5F22A) 1999-up | 351022 |
| Комплект втулок под диаметр входного вала input (21,41мм), AW55-50SN/AW55-51SN 2001-Up | 351030A |
| Комплект (6 шт) бронзовых втулок под диаметр входного вала input (поз. 554A) 22,17мм, AW55-50SN/AW55-51SN/(AF23/AF33/RE5F22A) 2001-Up | 351030B |
| Комплект (11 шт) биметаллических втулок под вал 22,1мм AW55-50SN/AW55-51SN/(AF23/AF33/RE5F22A), Bushing kit, 2001-Up | 351030D |
| Сальник/манжета полуоси, AW55-50SN Renault [63 х 40] Seal Axle LH/RH | 351076CC |
| Сальник (манжета) полуоси правый, (75.2х38х10), AW55-50/51SN на автомобиль Volvo | 351077 |
| Сальник (манжета) полуоси, правый (75х60х9), AW55-50/51SN на автомобиль Volvo полный привод | 351077A |
| Фрикционный Диск, [34Tx1,50 x113,84] 4-5 Clutch, Underdrive (C3), AW55-51SN 2005-up | 351102A |
| Фрикционный Диск [40Tx1,6x160] 2nd Clutch (Brake), (B2), AW50-40LE/41LE/42LE/AW55-50SN/AW235/(AF23/AF33/RE5F22A) 1999-Up | 351104A |
| Фрикционный Диск [40Tx1,9x161] 2nd Clutch (Brake), (B2), AW55-51SN 2005-Up | 351104B |
| Фрикционный Диск [34Tx1,5x108,2]ect Clutch (C2), AW55-51SN 05-Up | 351106A |
| Фрикционный Диск [34Tx1,7x108,2]ect Clutch (C2), AW55-50SN/(AF23/AF33/RE5F22A) 99-Up | 351106B |
| Фрикционный Диск, [49Tx1,75x136] Forward Clutch (C1) AW55-50SN/55-51SN/(AF23/AF33/RE5F22A) 1999-Up | 351108 |
| Фрикционный Диск, [47Tx1,75x141] 1-2 Reverse Clutch (B4/B5 5Th Brake), AW55-50SN/(AF23/AF33/RE5F22A) 1999-Up | 351110 |
| Стальной диск, [18Tx1.8x91] 4-5 Clutch (Underdrive, C3) для АКПП AW55-50SN/(AF23/AF33/RE5F22A), 4-5 Clutch для АКПП AW235,ect clutch (C2) для АКПП AW50-40/42LE 1999-Up | 351122A |
| Стальной диск, [12Tx1,8x124], 1-2 Reverse Clutch (B4/B5 5Th Brake), AW55-50SN/(AF23/AF33/RE5F22A) 1999-up | 351130 |
| Диск Упорный, [18Tx4x91] 4-5 Clutch (C3) AW50-40LE/AW55-50SN/51SN 2000-Up | 351142 |
| Комплект компрессионных тефлоновых колец, AW55-50SN Sealing Ring Kit, 1999-Up | 351199K |
| Комплект шайб, Washer AW55-50/51SN Kit (5шт) | 351200C |
| Прокладка поддона на 9 болтов, AW55-50SN/51SN(AF23/AF33/RE5F22A) (входит в состав ремкомплекта прокладок и сальников) 1999-up | 351301 |
| Комплект прокладок плиты управления(гидроблока), AW55-50/51SN valve body KIT (10шт) (входят в ремкомплект ...002) | 351320K |
| Соленоид-Электрорегулятор включения пакетов сцеплений (Шифт) S1, AW55-50/51SN, Solenoid Shift 1-2 (S1), 2000-Up ROSTRA | 351421B |
| Соленоид-Электрорегулятор включения пакетов сцеплений (Шифт) S3, AW55-50/51SN, Solenoid Shift 2-3 (S3), 2000-Up | 351422 |
| Соленоид-Электрорегулятор включения пакетов сцеплений (Шифт) S2, AW55-50/51SN, Solenoid Shift 3-4 (S2), 2000-Up | 351423 |
| Комплект соленоидов-электрорегуляторов 3 шт. AW55-50/51SN , с кронштейнами (SLT (LPC)-синий; SLS (SHIFT)-зеленый; SLU (TCC)- желтый, Solenoid Linear (SLU, SLT, SLS), 2001-09 | 351428K |
| Соленоид-Электрорегулятор включения пакетов сцеплений (Шифт) S5, AW55-50/51SN, Solenoid Shift Reverse (S5), 2000-Up | 351430B |
| Регулятор линейного давления универсальный (зелёный разъём, 2-контактный) AW55-50/51SN, Solenoid Linear (SLS), Rostra | 351435A |
| Соленоид-Электроклапан включения пакетов сцеплений 4-5 (Шифт), AW55-50SN/AW55-51SN, Solenoid Shift 4-5 (S4) | 351440 |
| Масляный насос в сборе с пакетом сцепления "2-nd Clutch", Pump AW55-50SN/AW55-51SN (10,72mm Thick Gear) (8 Bolt Cast Iron) в статоре 12 пружин 2000-Up | 351500A |
| Крышка масляного насоса с креплением к корпусу на 8 болтов, с насосными шестернями, толщиной 10,7 мм, Pump Body, with gears AW50-40/50-42LE; AW55-50SN/51SN 1989-Up | 351510A |
| Барабан сцепления 4-5 Clutch Drum с солнечными шестернями, AW55-50/51SN (1-2 Rev SunGear на 50 зубьев, 4-5 SunGear на 32 зуба) 2000-Up | 351551A |
| Барабан сцепления Форвард&Директ, Forward&Direct (C1/C2) Clutch Drum с входным валом AW55-50SN [диаметр вала 22,2 мм x 279,4] 7 отверстий на валу, 2002+ ОЕМ | 351554B |
| Плита управления в сборе (гидроблок), AW55-50SN/51(AF23/AF33/RE5F22A) VOLVO (XC70/90, VOLVO S60/S80) 2003-up, (коробка без оригинального номера) | 351740A |
| Плита управления в сборе (гидроблок), Valve Body, Assembly AW55-50/51SN CHEVROLET/OPEL | 351740EB |
| Стопорное кольцо, держит шестерню (поз. 596) планетарного ряда (4-5 Planet , поз. 586), AW55-50SN/AW55-51SN, 1999-up | 351868 |
| Серво в сборе, Servo Assembly, AW55-50/51SN 3rd Gear Band (Длина штока - 77.2ММ, Проточек на штоке - 2.) 2000-Up | 351905A |
