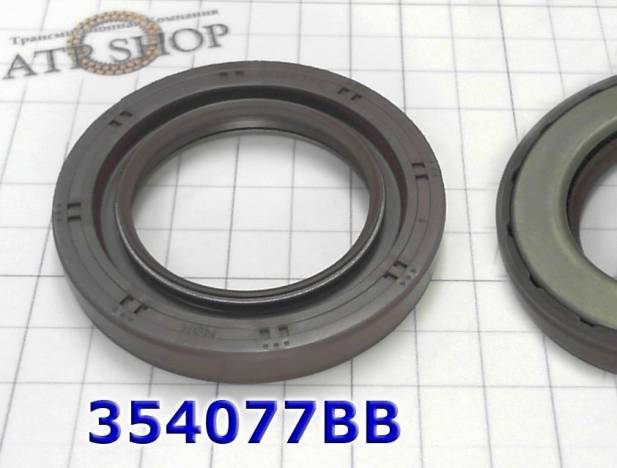

Сальник полуоси [63х40х8,5] TF-70SC / TF80-SC / TF81-SC (AWF21)/AW55-50 / AW55-51SN с металлической вставкой 2006-Up (входит в состав ремкомплекта ......

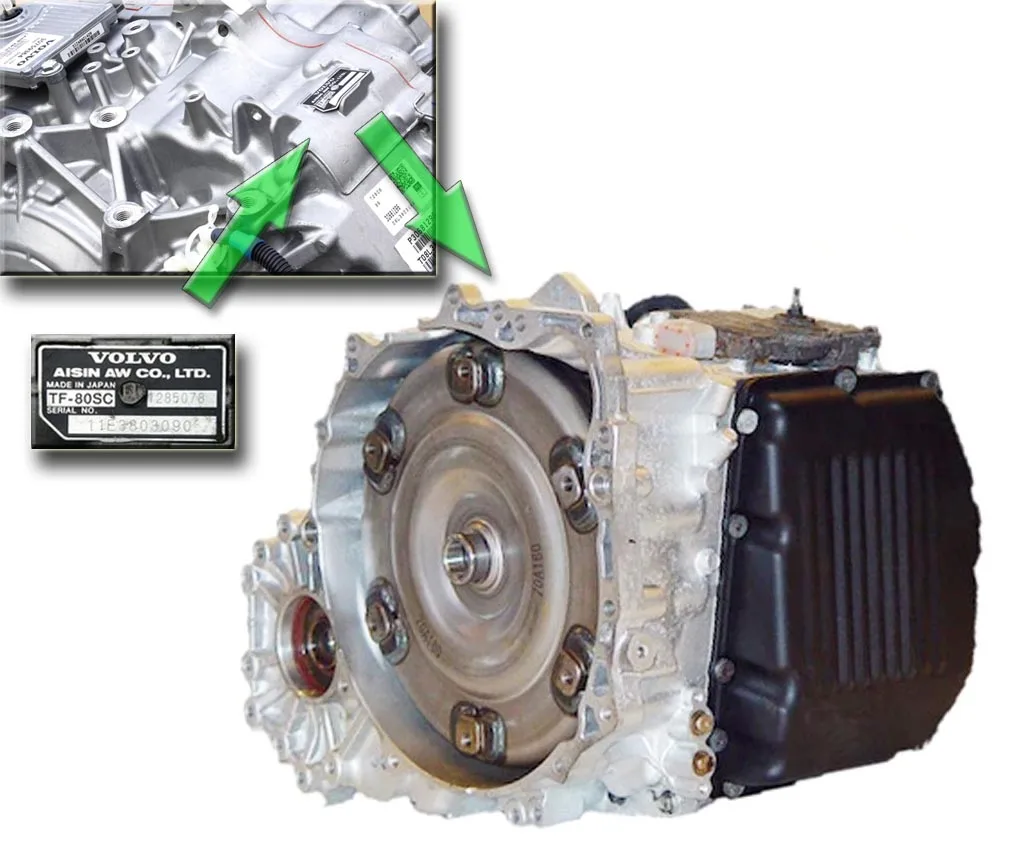

Наиболее часто в ремонте пока у нас встречается TF80SC, использующиеся на Вольво V70, S80, V60 и S60. Только Volvo XC90 и S80 эксплуатирут усиленную TF81SC (AF21) в паре с двигателями до 4-х литров. Различия между 80 и 81 - в количествах фрикционов и стальных дисков, в корпусе и в некоторых усиленных узлах "железа" трансмиссии.

Под-модификация AF21 (TF81SC) для 3-х - 3.5 литровых 6-цилиндровых двигателей Ford (Five Hundred 05-07, Fusion 06-Up), Mazda и LandRover передает крутящий момент от 300 до 450 Нм, отличается гидроблоком, количеством фрикционов и стальных дисков в пакетах и размерами деталей.

Изредка можно встретить этот удачный автомат (TF80) на всех остальных европейских авто - полноприводных Alfa Romeo, Fiat Croma, Ulyss, Jaguar X, Lancia. Ряд машин на который устанавливают эту трансмиссию постоянно расширяется как в Америке (Кадиллак, Линкольн, Меркури, Шевроле) так и в Азии (Хендай). Эта трансмиссия оказалась настолько удачна и востребована автопроизводителями, что Айсин в 2010-м запустила второй завод в Японии по производству TF80SC.

В 2009 году на основе TF80 вышла "младшая" модификация, рассчитанная под меньший (до 220 Нм) крутящий момент - AW TF-70S. Пока эта модификация крайне редка в ремонте и обслуживании.

Конкуренты: ZF6HP26 и 6HP19, которые побеждают в Британии и Германии, но уступили во Франции и Швеции. И главный конкурент - те самые преселективные коробки ДСГ, производители которых обещают "похоронить" традиционные ступенчатые коробки с гидротрансформатором.

AW TF80SC должна была устранить болезни предшественников TF60SN и AW55-50 (на базе которой она была спроектирована) и еще улучшить разгонные характеристики, расход топлива и доказать наконец, что Айсин может в паре с другими производителями, кроме Тойоты, выпускать "неубиваемые" и одновременно быстрые и экономичные 6-ступенчатые АКПП.

Перед конструкторами поставили задачи: - уместить автомат в то же подкапотное пространство, которое занимает и МКПП. И главное - обеспечить максимально близкое к 100% КПД, и при этом - максимальную надежность и высокие динамические характеристики. Здесь применили функциональную новинку: соленоиды "качества переключения", которые работают только во время переключения скоростей, уравнивая скорости валов и делая переключение незаметным, без толчков. Почти как у преселективных коробок, с которыми сейчас яростно конкурируют ступенчатые автоматы за рынок 21 века.

В целом эта коробка-автомат - шедевр конструкторской мысли, где использованы уже проверенная компактная система планетарных рядов Лепелетье по "железу", отшлифованные на предшественниках решения гидро-электpонного управления трансмиссией. Все стало еще легче, еще эффективнее.

Подобраны самые современные графитовые материалы для фрикционных накладок гидротрансформатора, программы ЭБУ регулировались автопроизводителями таким образом, чтобы не позволять водителю в жару перегревать акпп и одновременно максимально быстро разгонять автомобиль итд. Причем в первые годы после выпуска эти программы постоянно обновлялись, устраняя неизбежные "детские болезни" первых лет выпуска (Поэтому всегда стоит проверить у официального дилера - нет ли обновлений программ, которые могут устранять мелкие проблемы переключений).

TF-80SC \81SC поначалу были настроены на синтетическое трансмиссионное масло T-IV (AW-1, 8 литров), которое считается несменяемым (в смысле, что ходит от капремонта до капремонта). Но если менять масло как только оно станет непрозрачным, то сроки капремонта можно оттянуть на многие годы.

Американские автопроизводители заливают масло ATF типа Esso JWS 3309 US. Трансмиссии выпусков после 2010 года могут быть настроены на масло нового поколения типа "Toyota WS". Вернее, само железо Айсин неприхотливо к типу масла.

Масло проверяется по переливной трубке в поддоне при температуре +50º±5 С при работающем двигателе. Должно вылиться немного масла при нагреве коробки. Электрика коробки чувствительна к уровню и прозрачности масла. Полную замену масла выполняют методом вытеснения. При полной замене масла многие мастера заливают синтетику типа "Toyota WS", которое обладает теми же характеристиками что и Т-4, но бережет коробку зимой при езде с неразогретым маслом. При полной замене масла мастера рекомендуют промывать и теплообменник.

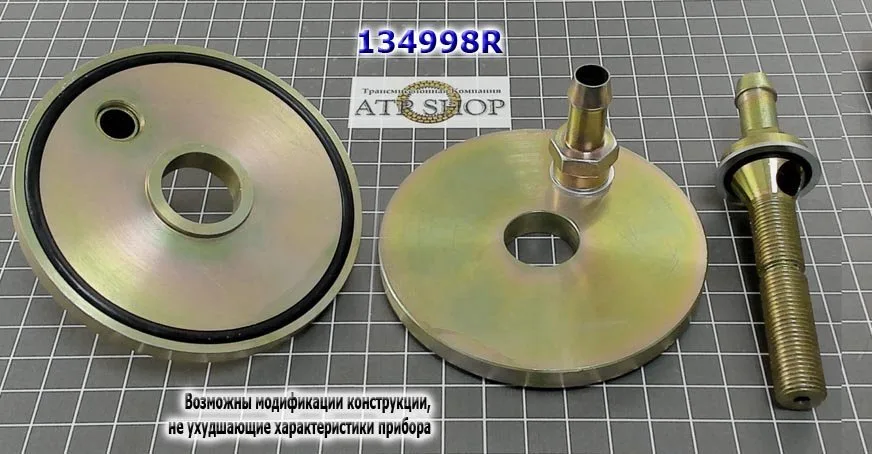

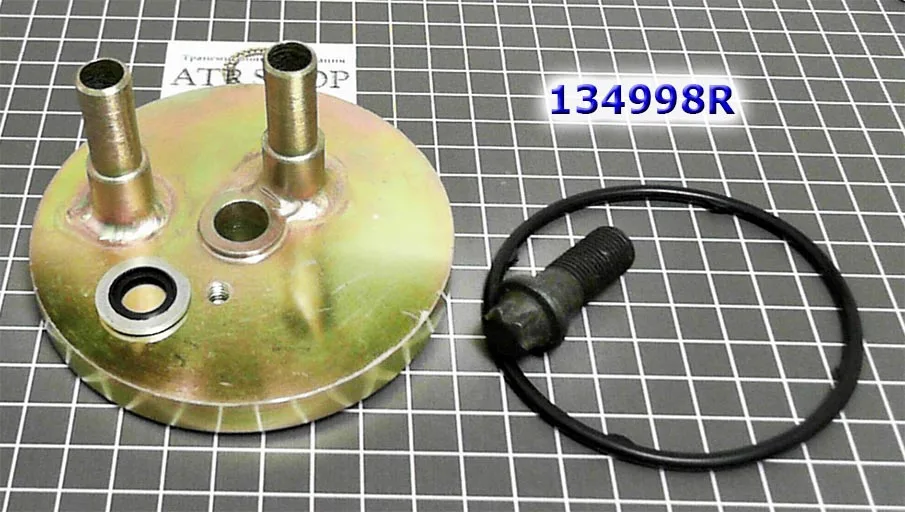

Для возрастных коробок вместо забитого грязью теплообменника устанавливают внешний радиатор через адаптер (354998R-TN). Коробка чувствительна к перегреву (св. 120ºС).

Магистральный фильтр тонкой очистки

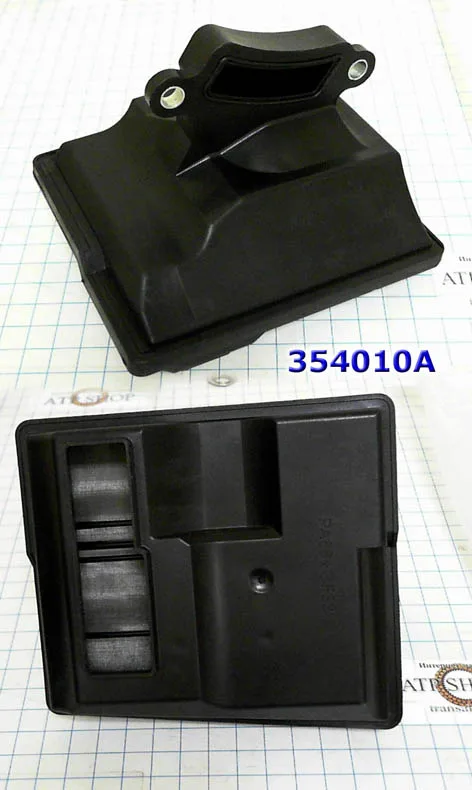

При чрезмерном загрязнении масла фрикционной пылью эта горячая "ядерная" взвесь может быстро съесть алюминиевый сплав гидроблока, что приводит к "инсульту мозгов" , протечкам масла между каналами гидроблока и, как следствие - к недостаточному давлению в линии, а затем и к масляному голоданию самых уязвимых узлов трансмиссии. Штатный фильтр - пластиковый с металлической сеткой - 354010. Фильтр меняется только при переборке коробки. Вышли фильтры с фетровой тканью вместо сетки (TF70 и TF82), но они в замене пока встречаются на порядок реже.

Мастера устанавливают в помощь штатному фильтру грубой очистки - внешний магистральный фильтр тонкой очистки: - 100019. Магистральный фильтр врезается в трубку охлаждения коробки и доступ к нему для ревизии и замены может быть облегчен максимально. Установка фильтра не решает задачу своевременной замены масла!
